T5260A-2KU材料測試實例分享

更新時間：2024-06-28 點擊次數：763

T5260A-2KU

材料測試實例分享

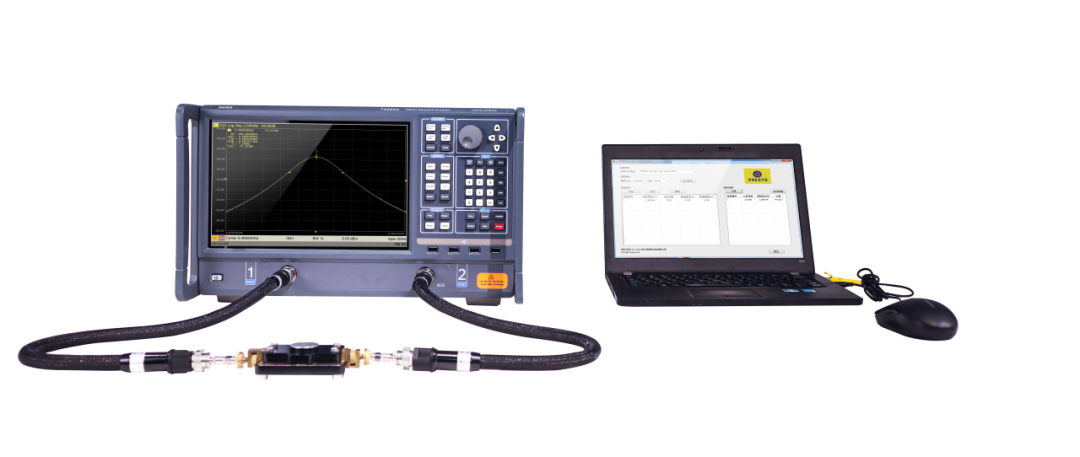

1、測試場景圖

圖 1 測試連接圖

2、被測材料實物圖

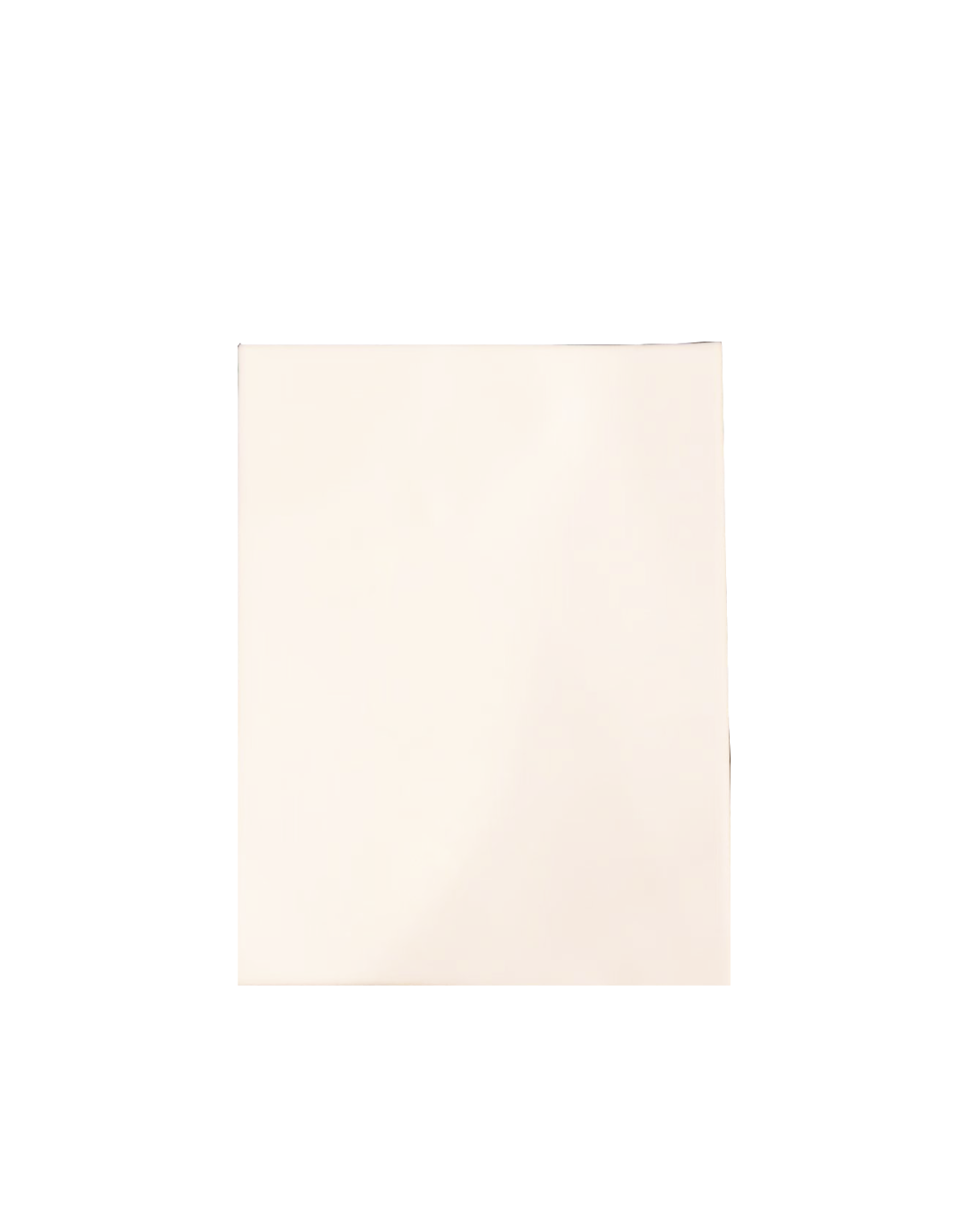

圖 2被測材料聚四氟乙烯薄片實物圖

3、測試原理

諧振腔法是所有介電常數測量方法中準確度最高的，常用于低損耗介質材料電磁參數測量，突出優點是測量準確度高，缺點是無法支持寬帶的材料測量。

其基本原理為：將樣品置于一個分離式或閉式的諧振腔中，通過樣品材料放置前后對腔體電磁場結構的影響，利用矢量網絡分析儀，測出腔體的品質因數 Q 和諧振頻率的變化。

根據品質因數、諧振頻率與電磁參數的關系，通過測試軟件的計算，推導出材料的相關電磁參數。

4、測試內容

①空腔諧振參數測試

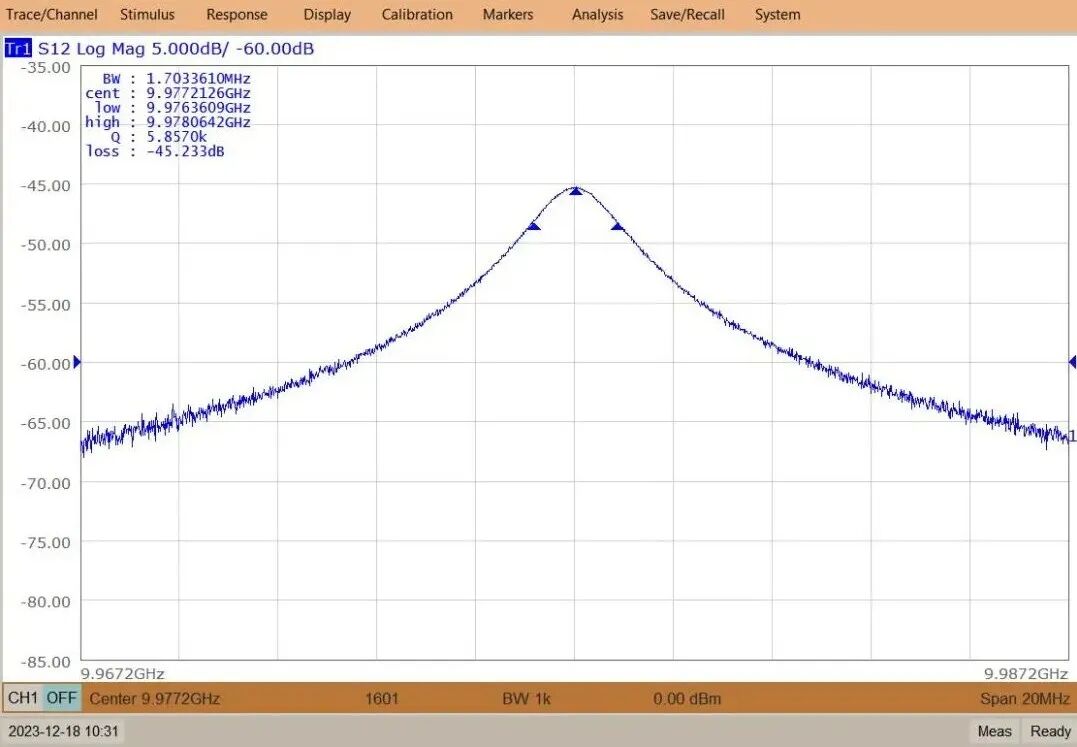

如圖3、4所示，首先呈現的是T5260A-2KU空腔諧振參數的測試圖。由圖中可知，空腔諧振腔中心頻率為9.9772GHz，品質因數Q為5857。

參考同行測試結果，空腔諧振腔中心頻率為9.9810GHz，品質因數Q為5787。

圖3、圖4空腔諧振參數測試

②置樣后諧振參數測試

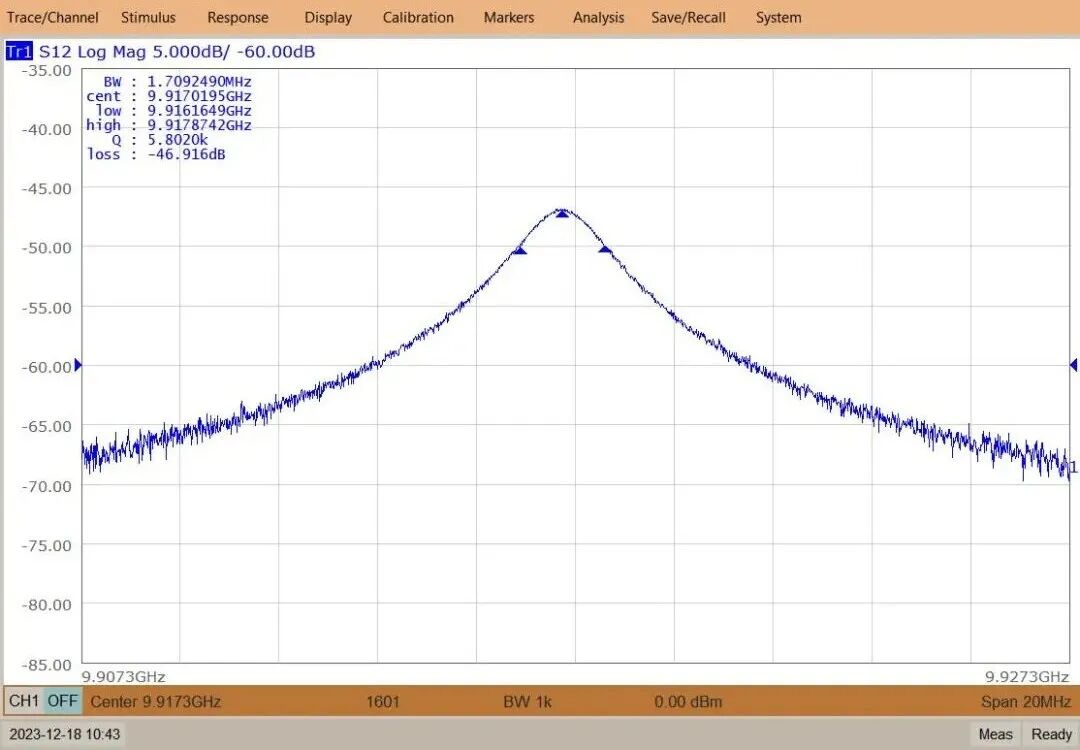

如圖5、6所示，首先呈現的是由T5260A-2KU進行測試，并且放入聚四氟乙烯材料后的諧振腔頻率測試圖。諧振腔中心頻率為9.9170GHz，品質因數Q為5802。

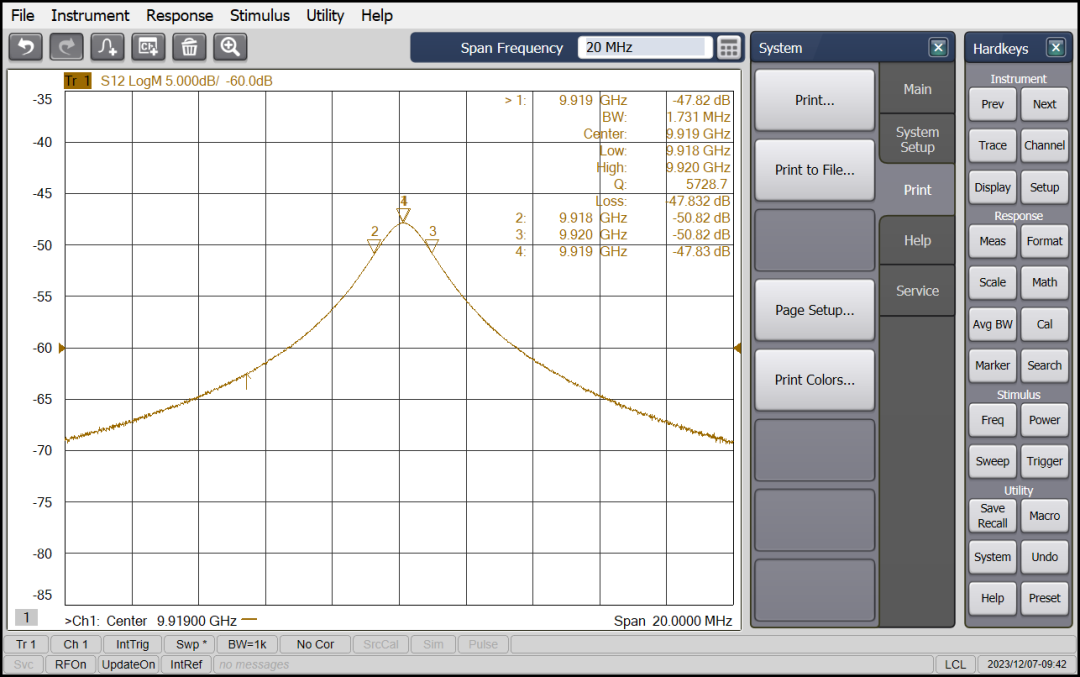

參考同行測試結果，空腔諧振腔中心頻率為9.9190GHz，品質因數Q為5728。

圖5、圖6置樣后諧振參數測試

③軟件計算相關材料參數

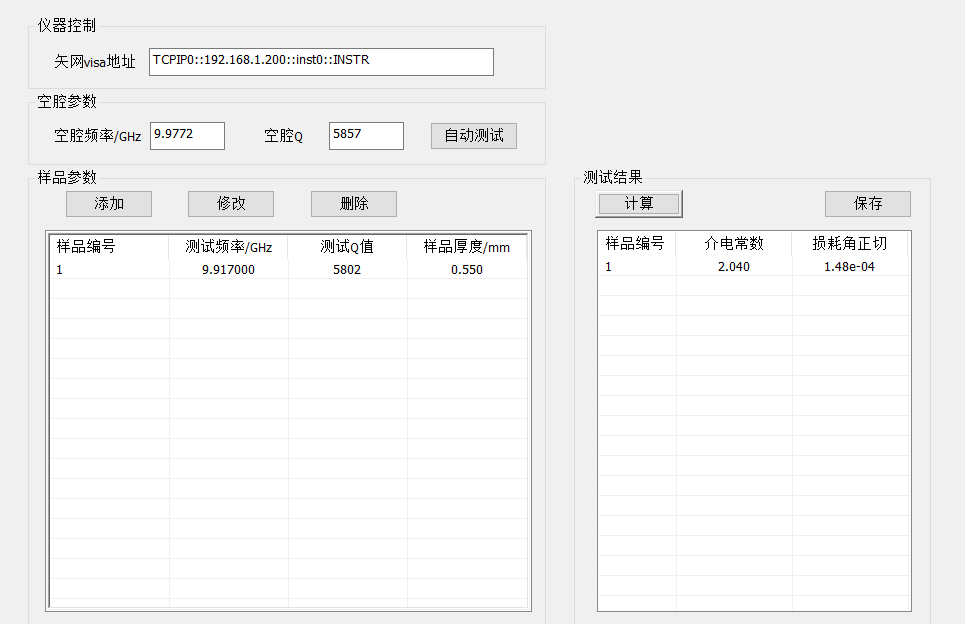

如圖7、8所示，首先呈現的是由T5260A-2KU測試的結果：介電常數為2.04，損耗角正切1.48E-04。

參考同行的測試結果：介電常數為2.07，損耗角正切1.56E-04。

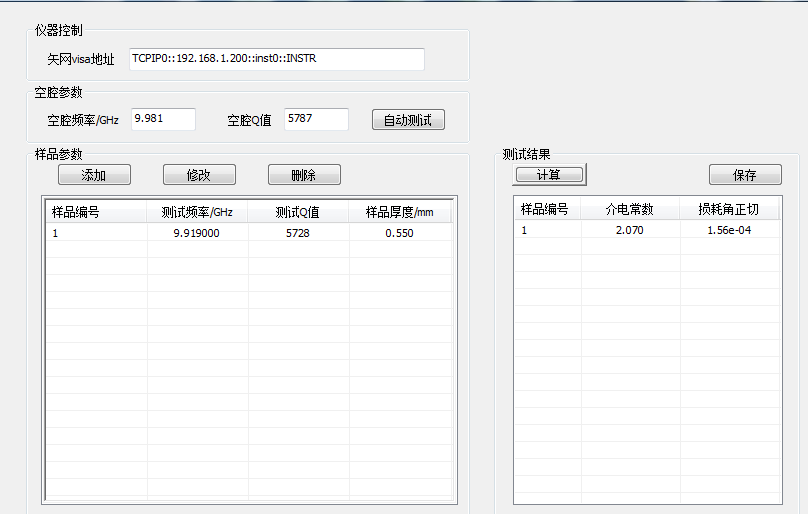

圖7、圖8軟件計算相關材料參數

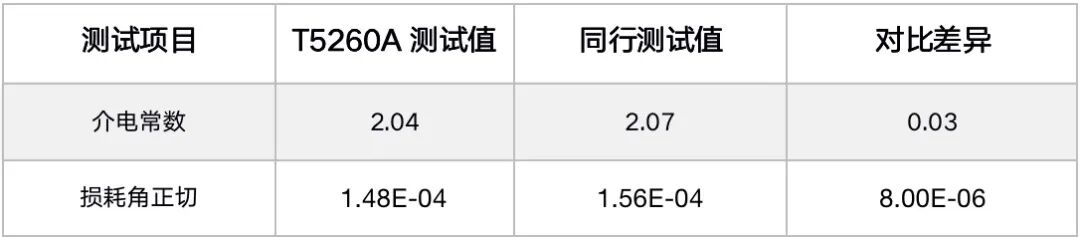

5、測試數據對比表
