T5260A-2KA矢量網絡分析儀關于某高分子材料測試的實例分享

更新時間：2024-06-28 點擊次數：776

T5260A-2KA矢量網絡分析儀關于某高分子材料測試的實例分享

引言：隨著材料測試領域的不斷擴大，生產高性能纖維及復合材料的企業日益增多。材料的介電常數及損耗角正切的測量，也變得十分重要。

本期介紹的某高分子材料，具有超低介電損耗、高耐熱、高導熱等特性，廣泛應用于天線、毫米波、軍工電子等領域。

本期分享的分離式諧振腔法，是測試該高分子材料在10GHz頻點下介電常數、損耗角正切值的重要方法。

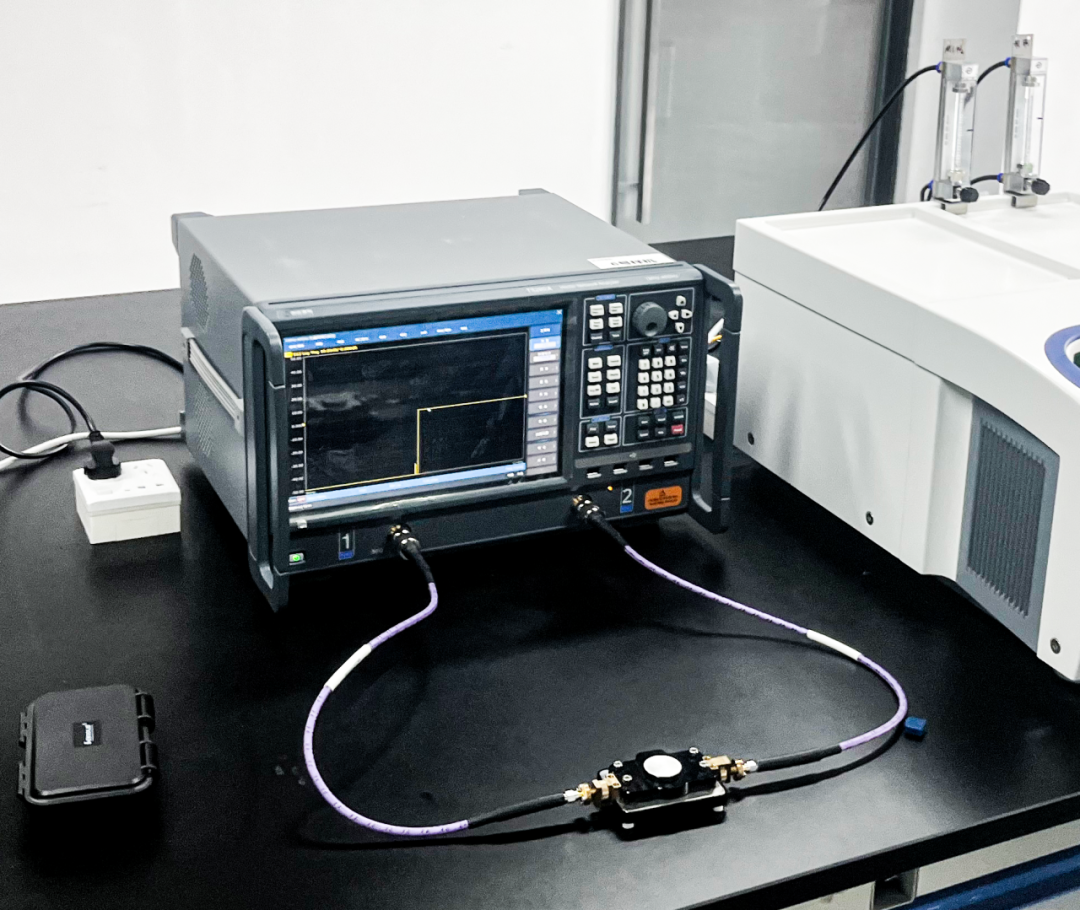

測試場景圖

圖1 測試場景圖

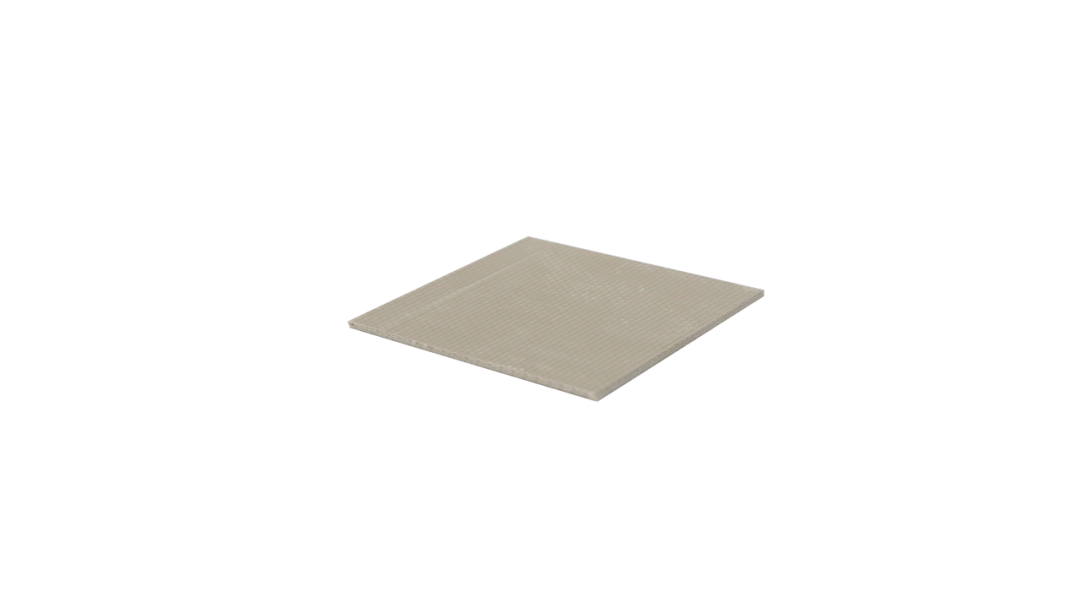

被測材料實物圖

圖2 某高分子材料樣品圖

測試步驟

①搭建測試平臺

通過線纜連接夾具與矢量網絡分析儀，將矢量網絡分析儀通過網口與計算器連接好，并配置所需運行環境。

②測試空腔數據：

在計算機上運行軟件，進行空腔數據的初步測試。

③調整空腔諧振峰值：

在矢量網絡分析儀上將諧振峰以窄帶顯示，調整諧振腔的探針，使峰值接近-50dB，再次測試空腔數據。

④測試置樣后的數據：

確保樣品平穩放置到腔體后，利用軟件抓取置樣后的測試數據。

⑤計算獲得數據：

運行軟件獲取介電常數、損耗角正切值。

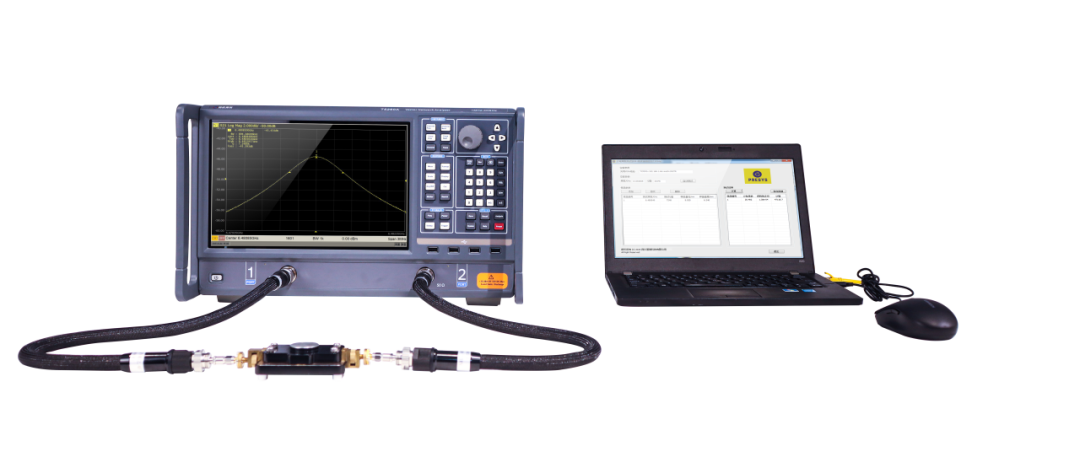

測試示意圖如下所示：

圖3 分離式諧振腔示意圖

測試內容

測試實況

針對被測樣品（某高分子材料），在測試9GHz—10GHz頻段內，諧振峰頻點的介電常數實部的測試結果標稱值為3.45，系統測量精度為±0.03；損耗角正切值為3.56x10^-3。

經過測試，數據結果如下所示。

4.1 介電常數測試

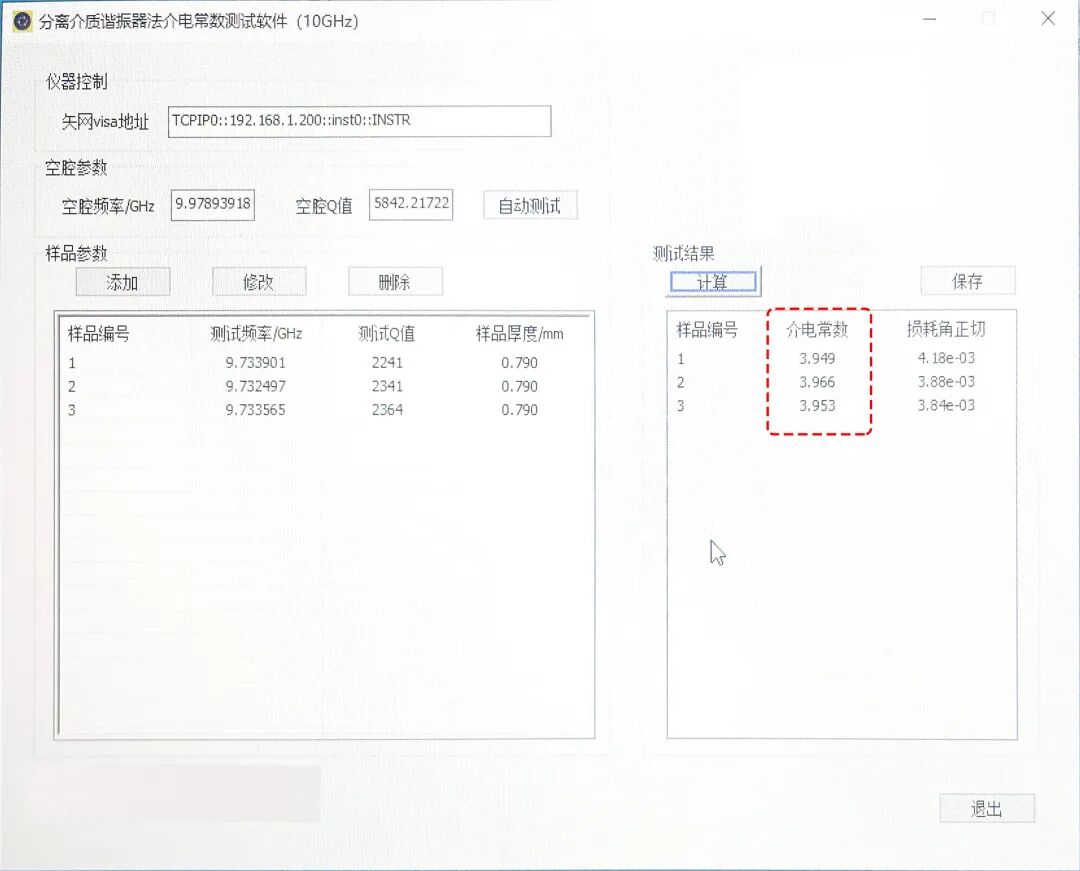

如圖所示，放入被測高分子材料后，由材料測試軟件抓取當前矢量網絡分析儀的S參數數據，計算出介電常數，三次測量結果分別為：3.949，3.966，3.953。

圖4.1 某高分子材料介電常數測試結果圖

4.2 損耗角正切測試

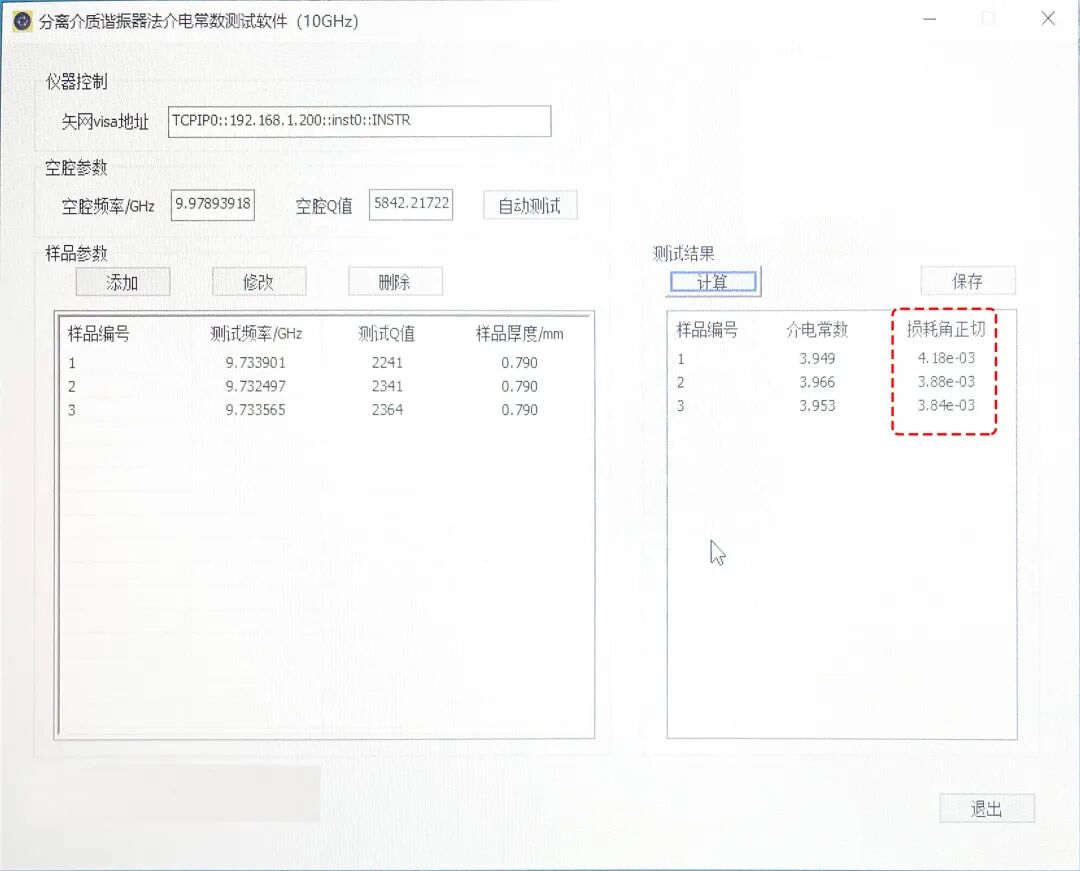

如圖所示，獲取S參數數據后，通過材料測試軟件計算出損耗角正切值，三次測量結果分別為：4.18x10^-3，3.88x10^-3，3.84x10^-3。

對比第三方檢測機構的測試結果，該高分子材料的介電常數和損耗角正切值，與T5260A-2KA網分實際測試的結果基本一致。

圖4.2 某高分子材料損耗角正切測試結果圖

測試數據對比一覽表

測試頻率(10GHz)	創遠介電常數實部	第三方檢測機構	對比差異
介電常數	3.956	3.971	0.015
損耗角正切	3.967x10^-3	3.528x10^-3	0.439x10^-3

結論

經過對比測試，該高分子材料的介電常數和損耗角正切值指標符合實驗室標稱值。
